Electricidad básica: entiende tensión, corriente, resistencia y potencia sin empezar por memorizar
Una guía pensada para quien empieza de verdad. Primero entenderás qué necesita un circuito para funcionar; después relacionaremos voltios, amperios, ohmios y vatios; y finalmente veremos cómo esas ideas aparecen en una instalación doméstica, sus protecciones y las mediciones de un electricista.
Las cuatro ideas que vas a dominar
¿Qué es la electricidad?
En lugar de definirla únicamente como “electrones moviéndose”, es más útil pensar en la electricidad como el conjunto de fenómenos relacionados con la carga eléctrica. Cuando existe una diferencia de potencial y un camino conductor cerrado, puede establecerse una corriente.
Carga eléctrica
Es una propiedad física de la materia. Puede existir acumulación de carga sin que haya una corriente continua circulando por un circuito.
Diferencia de potencial
Dos puntos pueden encontrarse a distinto potencial eléctrico. Esa diferencia es la tensión que medimos en voltios.
Corriente
Es el flujo de carga eléctrica. Se cuantifica por la carga que atraviesa una sección del conductor por unidad de tiempo.
Electricidad estática y corriente eléctrica
Cuando frotas determinados materiales puede acumularse carga electrostática. En una instalación eléctrica, en cambio, nos interesa principalmente el comportamiento de circuitos por los que circula corriente de forma controlada.
¿Qué es un circuito eléctrico?
Un circuito es un conjunto de elementos conectados de manera que pueda existir un camino eléctrico. Para que una carga funcione debe existir una fuente, conductores, el receptor y una trayectoria adecuada de retorno.
Fuente
Mantiene una diferencia de potencial: una pila, una fuente electrónica, un generador o la red eléctrica.
Conductores
Forman el camino por el que la corriente puede circular entre los elementos.
Receptor o carga
Convierte energía eléctrica en luz, calor, movimiento, sonido u otra forma de energía.
Mando y protección
Interruptores, relés y protecciones permiten controlar el circuito y limitar riesgos.
Circuito abierto y circuito cerrado
Si interrumpimos el camino de corriente hablamos, de forma básica, de circuito abierto. Si existe una trayectoria conductora completa puede circular corriente, pero su valor dependerá de la fuente y de las características del circuito.
Tensión, corriente, resistencia y potencia
Si estas cuatro ideas quedan claras, ya puedes empezar a leer esquemas, entender consumos y seguir buena parte de una conversación técnica básica.
Tensión
Voltios · VEs la diferencia de potencial eléctrico entre dos puntos. No es corriente: puede existir tensión incluso aunque el circuito esté abierto.
Corriente
Amperios · AExpresa la rapidez con la que fluye carga eléctrica. En instalaciones se habla también de intensidad de corriente.
Resistencia
Ohmios · ΩDescribe la oposición eléctrica de un elemento al paso de corriente en las condiciones consideradas.
Potencia
Vatios · WIndica la rapidez con la que se transfiere o transforma energía. No debe confundirse con la energía acumulada a lo largo del tiempo.
La analogía del agua ayuda… si sabemos dónde termina
Sirve para visualizar relaciones básicas, pero electricidad y agua son fenómenos diferentes. La analogía no debe utilizarse para deducir reglas que no hayamos comprobado.
Ley de Ohm: relacionar tensión, corriente y resistencia
Para un elemento que se comporta de forma óhmica y bajo las condiciones consideradas, la tensión, la corriente y la resistencia se relacionan mediante V = I × R. Es una herramienta fundamental, pero no significa que todos los receptores eléctricos puedan reducirse siempre a una resistencia fija.
Una resistencia de 46 Ω está sometida a 230 V.
I = 230 ÷ 46 = 5 AEn este ejemplo ideal, circularían 5 amperios.
Queremos 2 A en un circuito de 12 V.
R = 12 ÷ 2 = 6 ΩEl valor resistivo correspondiente sería 6 ohmios.
La carga del primer ejemplo absorbe 5 A a 230 V.
P = 230 × 5 = 1.150 WPara una carga resistiva simple, la potencia sería 1,15 kW.
La idea importante no es memorizar el triángulo
Lo útil es entender la relación: si mantenemos la resistencia y aumentamos la tensión, la corriente aumenta; si mantenemos la tensión y aumenta la resistencia, la corriente disminuye. Siempre hay que especificar qué variable consideramos constante.
Potencia no es lo mismo que energía
Potencia · W o kW
Describe la rapidez con la que un receptor transforma energía en un instante. En corriente continua y en cargas AC puramente resistivas, P = V × I. En corriente alterna con cargas no resistivas también interviene el factor de potencia.
Energía · Wh o kWh
Es la potencia integrada durante un tiempo. Es la magnitud que encontramos, por ejemplo, cuando hablamos de consumo eléctrico acumulado.
Ejemplo: un calefactor de 1 kW durante 2 horas
Si trabaja de forma continua a 1 kW durante 2 horas, habrá utilizado aproximadamente 2 kWh de energía. El kW describe potencia; el kWh describe energía.
Circuitos en serie y en paralelo
Estas dos configuraciones aparecen constantemente en electricidad. Entender qué comparten los componentes —corriente o tensión— es más útil que memorizar dibujos.
Serie
- La misma corriente atraviesa los elementos de la rama.
- Las caídas de tensión se reparten entre los elementos.
- Si se abre el único camino, deja de circular corriente por toda la rama.
Paralelo
- Las ramas comparten la misma tensión entre sus extremos.
- La corriente total se reparte entre las ramas.
- Una rama puede dejar de funcionar sin abrir necesariamente las demás.
Las viviendas se parecen mucho más a un sistema en paralelo
Los receptores necesitan poder funcionar de forma independiente y recibir la tensión de utilización correspondiente. No tendría sentido que apagar una lámpara interrumpiese todos los receptores de la vivienda.
Corriente continua y corriente alterna

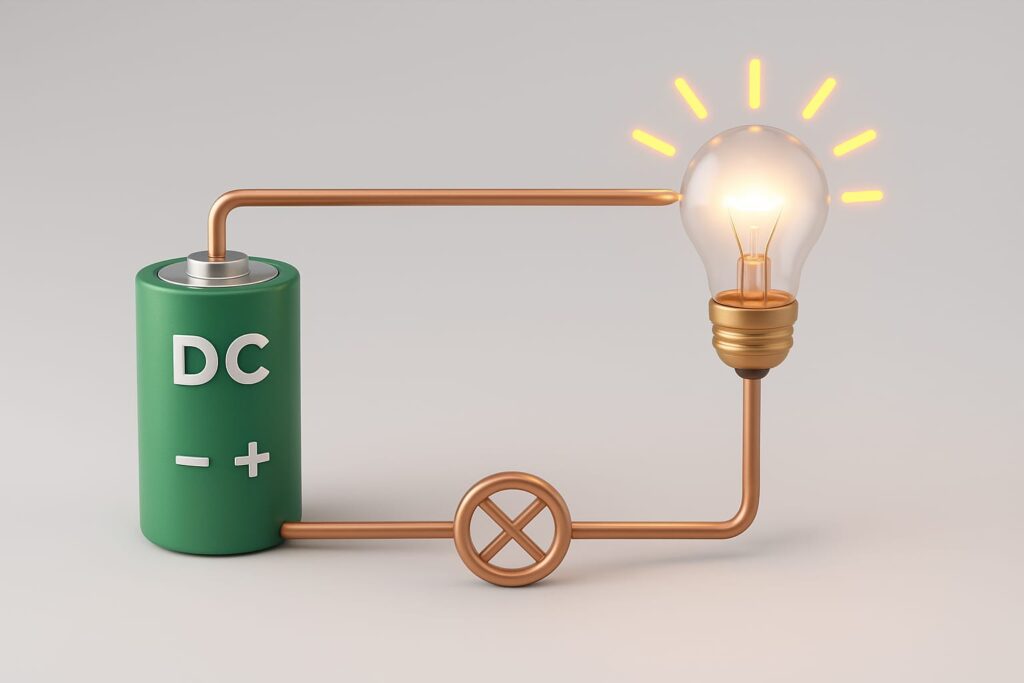

Corriente continua · DC
Mantiene una polaridad definida. Es habitual en pilas, baterías, electrónica y en la parte de corriente continua de una instalación fotovoltaica.

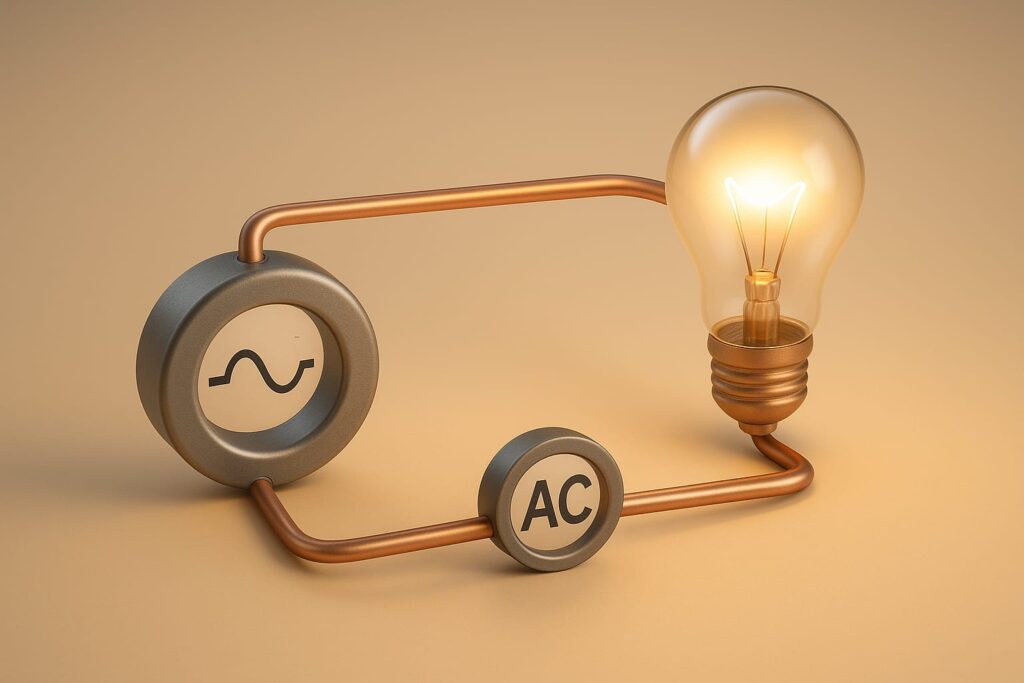

Corriente alterna · AC
La tensión y la corriente varían periódicamente de sentido y magnitud. Es la forma empleada en la red pública de baja tensión que alimenta las viviendas.
¿Por qué muchos aparatos electrónicos funcionan internamente en DC?
Aunque los enchufamos a una red AC, fuentes de alimentación y cargadores rectifican y regulan la energía para obtener las tensiones continuas que necesita la electrónica.
Monofásica y trifásica: qué significa 230/400 V
El REBT considera las viviendas alimentadas normalmente a 230 V en monofásica y 230/400 V en trifásica. En una red trifásica de cuatro conductores hay 230 V entre fase y neutro y 400 V entre fases.
Monofásica
En una vivienda típica se utiliza una fase y un neutro para alimentar receptores a la tensión de utilización correspondiente.
Trifásica
Dispone de tres fases desfasadas entre sí. Es habitual en instalaciones con determinadas potencias, motores o necesidades de distribución de cargas.
400 V no significa “una versión más potente del enchufe doméstico”
Es una tensión entre fases dentro de un sistema trifásico. La conexión correcta de un receptor depende de su diseño y de la instalación; no debe improvisarse a partir de la cifra de tensión.

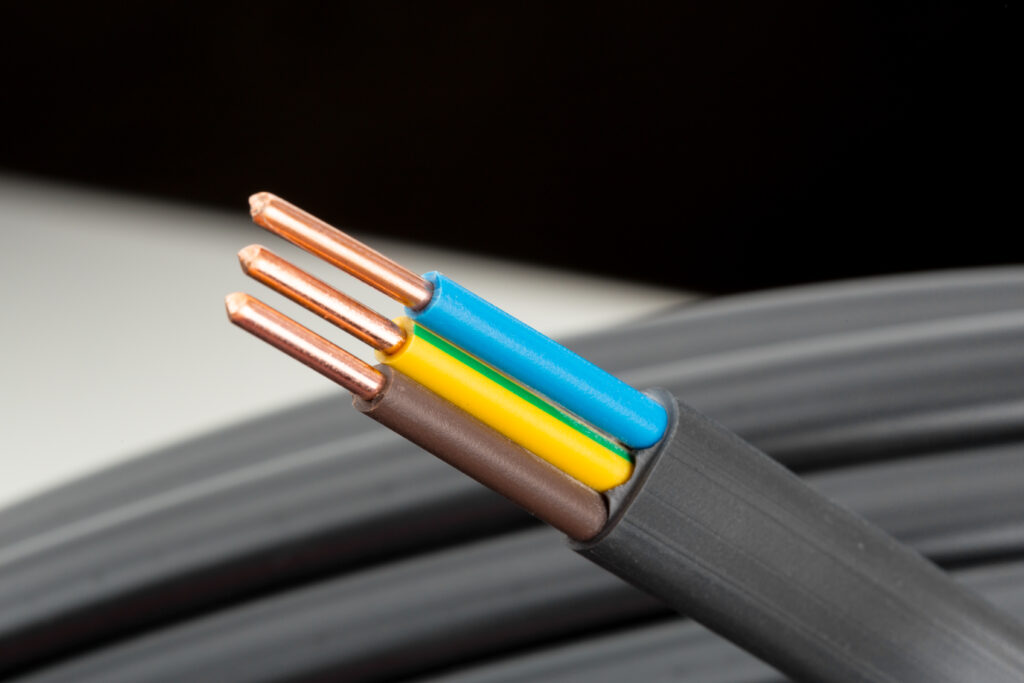

Fase, neutro y conductor de protección
El REBT prescribe una identificación por colores para poder reconocer especialmente el neutro y el conductor de protección. El color ayuda a identificar, pero nunca sustituye una comprobación eléctrica adecuada.
Fase
Los conductores de fase se identifican por marrón o negro; cuando es necesario distinguir tres fases también se utiliza gris.
Neutro
Se identifica por color azul claro. Forma parte del circuito activo y no debe confundirse con el conductor de protección.
Protección · PE
Se identifica por verde-amarillo y conecta las masas que deben estar protegidas con el sistema de puesta a tierra.
El neutro no es “un cable sin peligro”
Forma parte del circuito eléctrico y puede presentar condiciones peligrosas según el estado de la instalación, cargas y averías. Los colores sirven para identificación, no para asumir ausencia de tensión.
Cómo entender una instalación eléctrica de vivienda sin entrar todavía a cablearla
Para empezar basta con visualizar una cadena: la red suministra energía, la instalación de enlace la lleva hasta el usuario, el cuadro distribuye y protege los circuitos y cada circuito alimenta determinados puntos de utilización.
Las protecciones no hacen todas el mismo trabajo
En viviendas, el REBT exige un interruptor general automático y uno o varios diferenciales que protejan los circuitos frente a contactos indirectos con corriente diferencial-residual máxima de 30 mA. Los circuitos interiores disponen además de protección contra sobrecargas y cortocircuitos.
Permite el corte general y protege frente a sobrecargas y cortocircuitos dentro de las características para las que ha sido seleccionado.

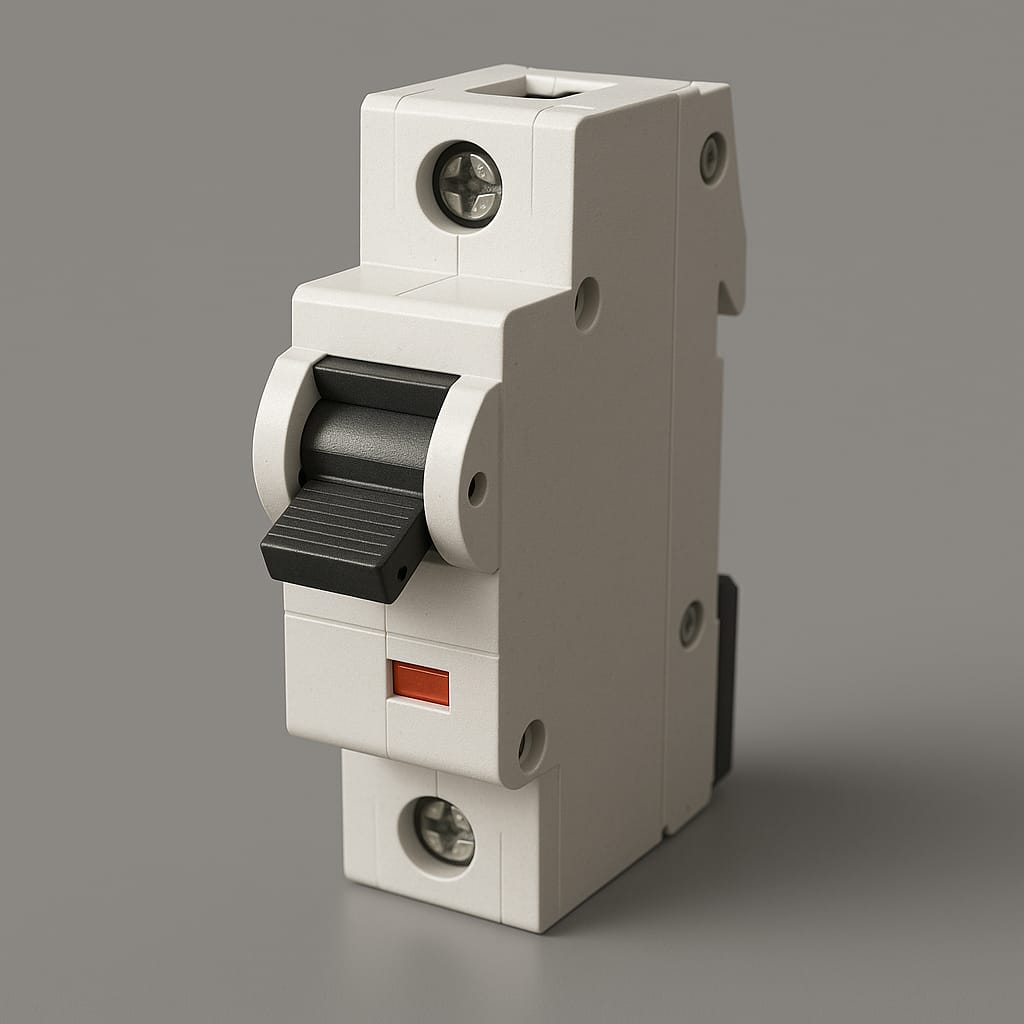

Protege el circuito frente a sobreintensidades: sobrecargas y cortocircuitos. Su calibre no se elige de forma aislada del conductor y de la instalación.

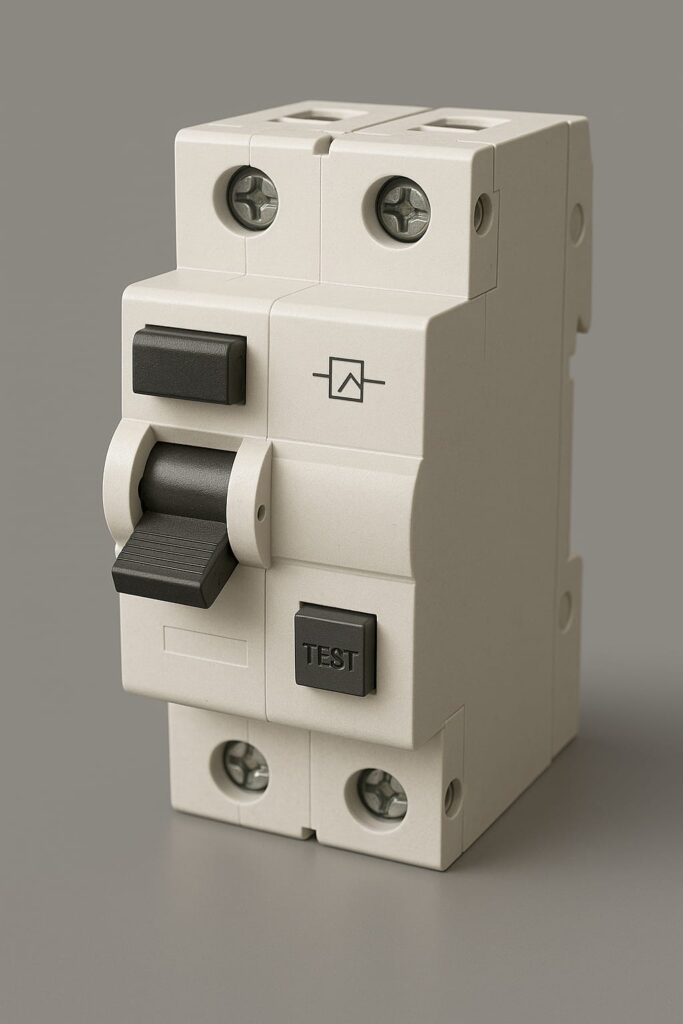

Detecta una diferencia entre las corrientes de los conductores activos que atraviesan el dispositivo y desconecta cuando supera su umbral de actuación.
Determinadas instalaciones incorporan dispositivos destinados a limitar efectos de sobretensiones temporales o transitorias según el diseño y normativa.

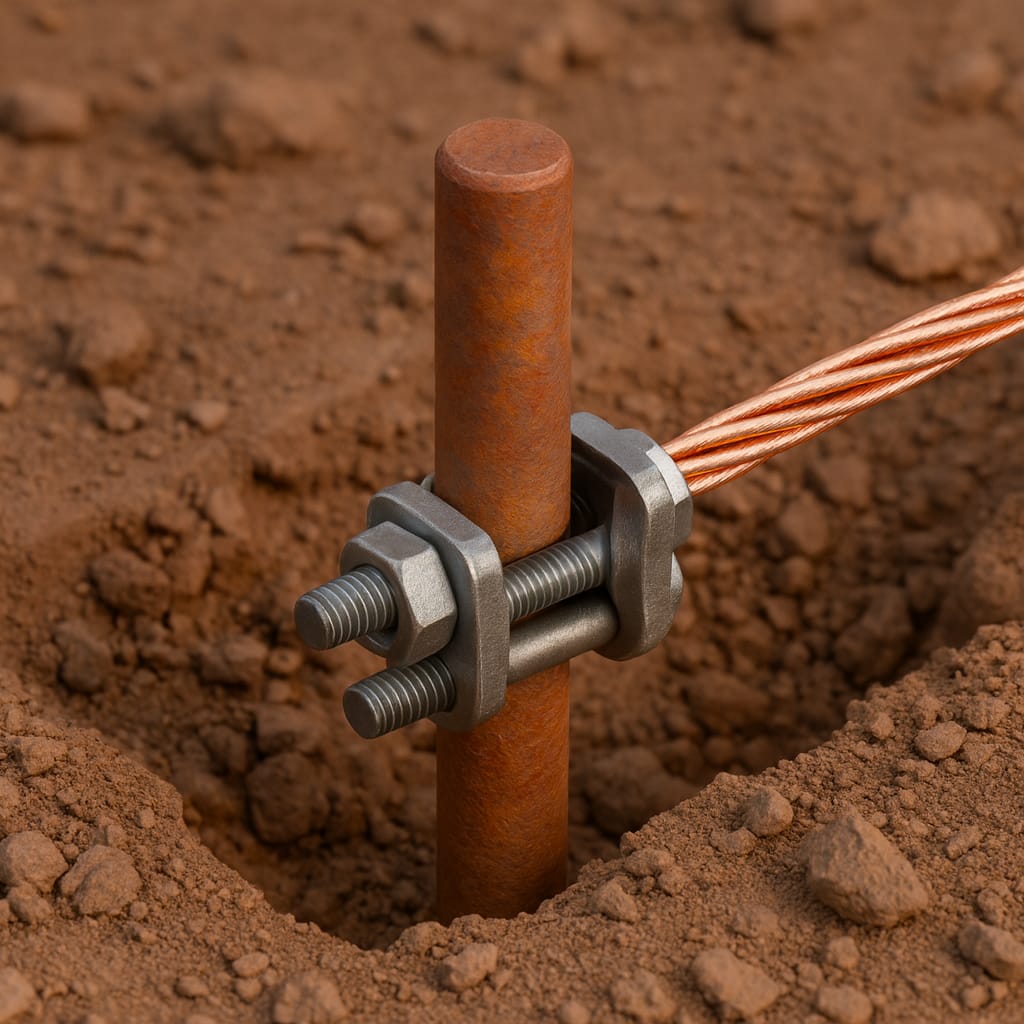

Forma parte de las medidas de protección frente a contactos indirectos al conectar las masas al sistema de tierra y coordinarse con las protecciones.
Evitan el acceso accidental a partes activas y constituyen medidas básicas de protección contra contactos directos.
Un diferencial no sustituye al magnetotérmico
Son dispositivos con funciones distintas. El magnetotérmico responde a sobreintensidades; el diferencial supervisa corrientes residuales. Una instalación segura combina diferentes capas de protección.
Qué mide un electricista y qué información obtiene
Aprender electricidad también significa aprender a distinguir qué magnitud queremos conocer y qué instrumento corresponde. Esta guía explica el concepto, no un procedimiento para realizar medidas en instalaciones energizadas.
Puede medir tensión, resistencia y otras magnitudes según el equipo. La medida de corriente requiere una configuración y conexión específicas.
Permite medir corriente a partir del campo magnético alrededor de un conductor, sin abrir eléctricamente el circuito en muchos usos habituales.
Se utiliza para verificaciones específicas de presencia o ausencia de tensión con equipos adecuados al procedimiento y categoría de medida.
| Magnitud | Unidad | Qué pregunta responde |
|---|---|---|
| Tensión | V | ¿Qué diferencia de potencial existe entre estos dos puntos? |
| Corriente | A | ¿Qué intensidad está circulando por este conductor o circuito? |
| Resistencia | Ω | ¿Qué oposición eléctrica presenta el elemento en las condiciones de medida? |
| Potencia | W | ¿A qué ritmo se está transfiriendo o transformando energía? |
| Energía | Wh / kWh | ¿Cuánta energía se ha utilizado o producido durante un periodo? |
Electricidad básica también significa seguridad básica
El INSST indica que, con carácter general, los trabajos en una instalación eléctrica o en su proximidad que impliquen riesgo de contacto deben realizarse sin tensión, salvo las excepciones previstas para operaciones concretas. En trabajos profesionales se emplea la secuencia conocida como las cinco reglas de oro.
Esta página no es una guía para trabajar con tensión
Medir o intervenir en circuitos energizados exige formación, procedimientos, equipos adecuados y conocimiento del riesgo eléctrico. Para aprender, empieza por conceptos y prácticas seguras de baja energía diseñadas para formación.
Tres preguntas para comprobar si ya has entendido lo esencial
Intenta responder antes de desplegar la solución. Si te apetece saber por qué una respuesta es correcta, ya has dado el primer paso para seguir aprendiendo electricidad.
1. ¿Qué magnitud se mide en amperios?
La corriente eléctrica o intensidad. La tensión se mide en voltios, la resistencia en ohmios y la potencia en vatios.
2. Si aplicamos 12 V a una resistencia de 6 Ω, ¿qué corriente resulta?
Para una resistencia óhmica: I = V ÷ R = 12 ÷ 6 = 2 A.
3. Un receptor de 1 kW funciona durante 3 horas. ¿Qué energía utiliza aproximadamente?
3 kWh, si mantiene esa potencia durante todo el periodo.
4. ¿Por qué el diferencial y el magnetotérmico no son intercambiables?
Porque detectan fenómenos distintos: el magnetotérmico protege frente a sobreintensidades y el diferencial responde a corriente residual.
Si esta guía te ha despertado curiosidad, continúa por aquí
Dudas de quien empieza a estudiar electricidad
¿Cuál es la diferencia entre voltios y amperios?
Los voltios expresan diferencia de potencial entre dos puntos; los amperios expresan corriente eléctrica. Son magnitudes diferentes aunque estén relacionadas.
¿Qué debería aprender primero: Ley de Ohm o instalaciones?
Primero conviene entender tensión, corriente, resistencia, potencia y circuitos. Después la Ley de Ohm cobra sentido y resulta mucho más fácil interpretar una instalación real.
¿230 V es la tensión habitual de una vivienda en España?
El REBT considera 230 V en alimentación monofásica de vivienda y 230/400 V en alimentación trifásica.
¿Qué diferencia hay entre fase, neutro y tierra?
Fase y neutro son conductores activos del circuito. El conductor de protección forma parte del sistema de seguridad y conecta las masas que deben protegerse con la puesta a tierra.
¿El cable azul siempre está sin tensión?
No. El azul claro identifica el neutro según el REBT, pero el color no garantiza ausencia de tensión ni sustituye las verificaciones de seguridad.
¿Qué protege el magnetotérmico?
Protege frente a sobreintensidades debidas a sobrecargas y cortocircuitos, de acuerdo con sus características y coordinación con el circuito.
¿Qué protege el diferencial?
Detecta corriente diferencial-residual y forma parte de las medidas de protección frente a choques eléctricos. En viviendas, el REBT exige que todos los circuitos queden protegidos por diferenciales de 30 mA como máximo.
¿Qué diferencia hay entre kW y kWh?
kW es potencia; kWh es energía acumulada durante un tiempo. Un equipo de 2 kW funcionando una hora a esa potencia utiliza aproximadamente 2 kWh.
¿Necesito muchas matemáticas para aprender electricidad?
Para empezar basta con aritmética básica, proporciones y fórmulas sencillas. A medida que avances aparecerán trigonometría, números complejos y otras herramientas, especialmente en corriente alterna, electrónica y máquinas.
¿Puedo aprender electricidad sin tocar una instalación de 230 V?
Sí. Los fundamentos pueden aprenderse con teoría, simuladores y circuitos didácticos de baja energía diseñados para formación. No es necesario exponerse a tensión de red para comprender los conceptos.
Si ahora entiendes mejor un enchufe, un cuadro o una batería, la guía ya ha cumplido su función
La electricidad se vuelve mucho más interesante cuando dejas de memorizar nombres y empiezas a relacionar lo que ocurre en el circuito. Desde aquí puedes seguir hacia instalaciones, diagnóstico, herramientas y el oficio de electricista.
Volver a Conceptos técnicos
