Refrigeración básica: entiende el ciclo frigorífico antes de mirar los manómetros
Una guía para empezar sin conocimientos previos. Verás por qué refrigerar significa transportar calor, qué le ocurre al refrigerante en cada componente, cómo se relacionan presión y temperatura y por qué conceptos como sobrecalentamiento y subenfriamiento son tan importantes para interpretar un sistema.

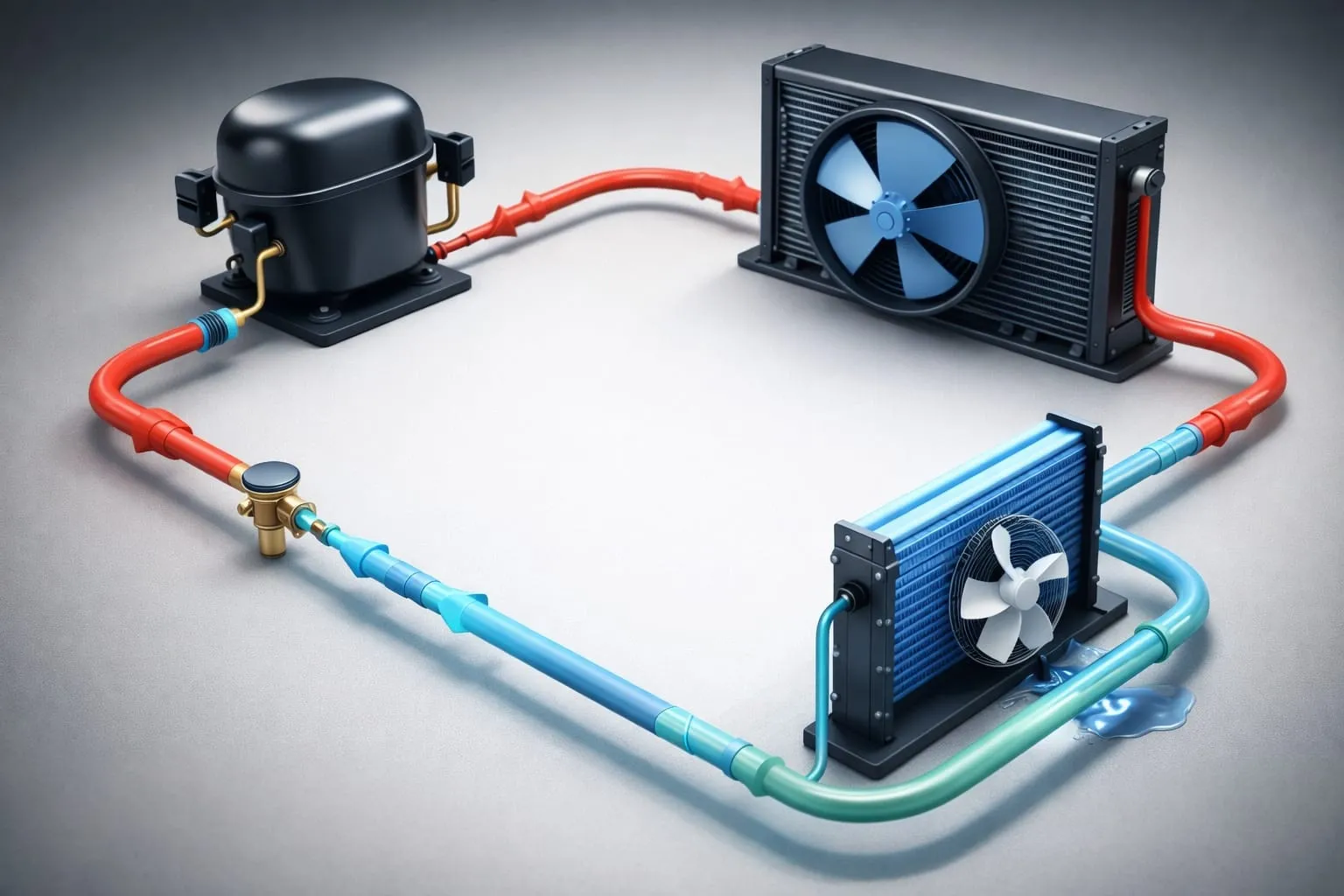

El ciclo en cuatro componentes
¿Qué significa refrigerar?
Refrigerar no consiste en “fabricar frío”. Un sistema frigorífico extrae energía térmica de una zona que queremos mantener a baja temperatura y la rechaza en otra zona. Por eso un condensador puede estar caliente mientras el evaporador está enfriando.
El compresor aporta trabajo al ciclo, por lo que el condensador debe rechazar tanto el calor absorbido en el evaporador como parte de la energía asociada al funcionamiento del sistema.
Zona fría
En una cámara, vitrina o frigorífico queremos retirar calor del producto, del aire y de las entradas de carga térmica.
Zona caliente
El condensador entrega al ambiente la energía que el sistema ha transportado.
Calor y temperatura
Calor
Es energía que se transfiere entre sistemas debido a una diferencia de temperatura. En refrigeración nos interesa cuánto calor entra, sale o debe ser transportado.
Temperatura
Es una variable de estado que describe el nivel térmico de un cuerpo o fluido. Dos objetos pueden estar a la misma temperatura y contener cantidades muy diferentes de energía.
Ejemplo sencillo
Una taza de agua a 50 °C y un depósito de 500 litros a 50 °C tienen la misma temperatura, pero no hace falta la misma cantidad de energía para enfriarlos. En refrigeración, temperatura y carga térmica deben distinguirse.
Calor sensible y calor latente
Esta distinción ayuda a entender por qué un refrigerante puede absorber mucha energía durante la evaporación sin que su temperatura de saturación tenga que aumentar continuamente.
Calor sensible
Produce un cambio de temperatura sin que necesariamente cambie el estado de la sustancia. Por ejemplo, calentar un líquido que sigue siendo líquido.
Calor latente
Está asociado al cambio de estado. Durante una evaporación a presión prácticamente constante, el refrigerante absorbe energía mientras pasa de líquido a vapor.

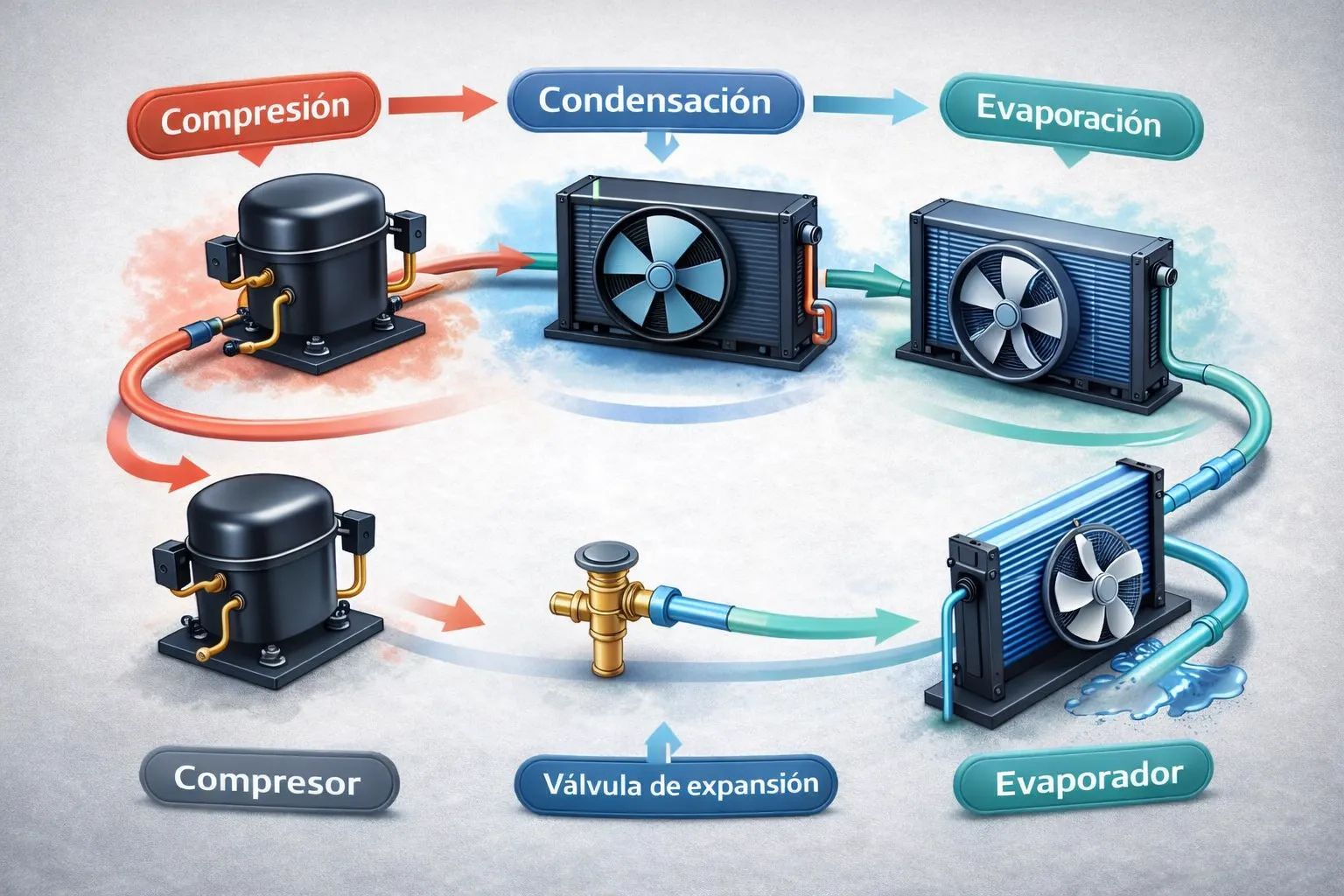

El ciclo frigorífico de compresión de vapor
La mayoría de sistemas que encontrarás en refrigeración comercial y muchas aplicaciones de climatización pueden entenderse siguiendo cuatro componentes básicos: compresor, condensador, dispositivo de expansión y evaporador.
El ciclo no “gasta” el refrigerante en cada vuelta
En condiciones normales el refrigerante circula dentro de un circuito cerrado. Si falta refrigerante, existe una causa que debe identificarse; añadir carga sin comprender por qué ha disminuido no resuelve el problema de origen.
Qué estado tiene el refrigerante en cada punto del ciclo
Presión y temperatura de saturación
Cuando un refrigerante puro está cambiando de estado, presión y temperatura de saturación están relacionadas. Cada refrigerante tiene su propia relación P‑T, por eso una presión aislada no dice “si está bien” hasta saber qué refrigerante estamos midiendo y en qué condiciones.
¿Por qué cambiar la presión cambia la temperatura de ebullición?
Al reducir la presión, el refrigerante puede evaporarse a una temperatura más baja; al aumentar la presión, puede condensarse a una temperatura más alta. El ciclo frigorífico utiliza precisamente esa propiedad para absorber calor en el evaporador y rechazarlo en el condensador.
La presión no es una “temperatura escondida”
Son magnitudes diferentes. Solo podemos asociarlas directamente cuando hablamos de condiciones de saturación del refrigerante. Fuera de saturación, la temperatura real del vapor o del líquido puede ser distinta.
Lado de baja y lado de alta
Lado de baja presión
Incluye de forma simplificada la salida del dispositivo de expansión, el evaporador y la línea de aspiración hasta el compresor. Aquí se produce la evaporación a baja temperatura.
Lado de alta presión
Desde la descarga del compresor, el refrigerante atraviesa el condensador y la línea de líquido hasta llegar al dispositivo de expansión.
Compresor y expansión son las dos grandes fronteras de presión
El compresor eleva la presión. El dispositivo de expansión produce la caída de presión que separa el lado de alta del lado de baja.

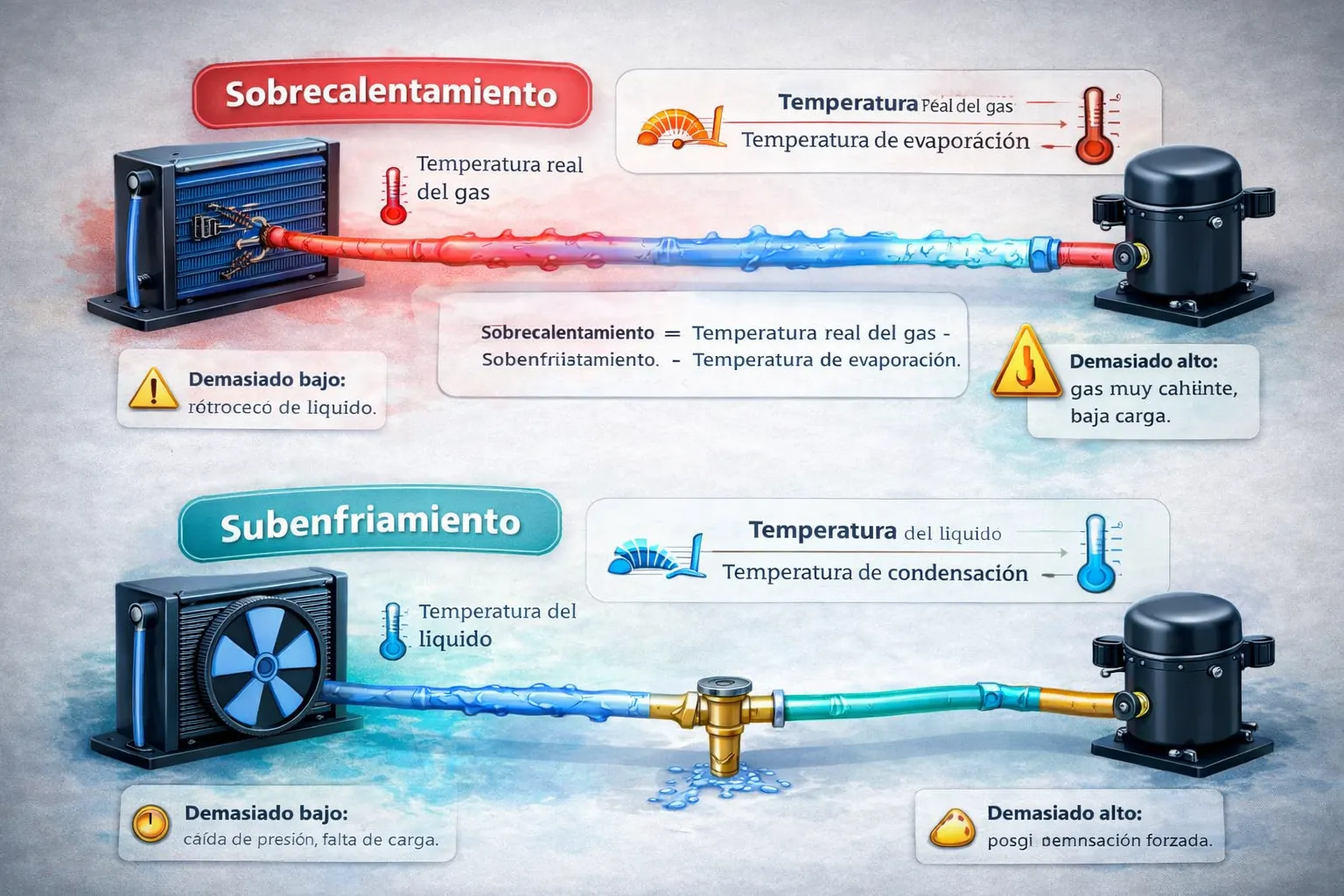

Qué es el sobrecalentamiento
Hay sobrecalentamiento cuando el refrigerante está completamente en fase vapor y su temperatura real se encuentra por encima de la temperatura de saturación correspondiente a su presión.
Ejemplo conceptual
Si el refrigerante está saturando a −5 °C y el tubo de aspiración en el mismo punto de referencia está a +2 °C, el sobrecalentamiento sería aproximadamente 7 K.
Confirma vapor
Un sobrecalentamiento positivo indica que el refrigerante ya ha terminado de evaporarse en el punto donde se está evaluando.
Ayuda a controlar la alimentación
Las válvulas de expansión termostáticas y electrónicas utilizan este concepto para regular el refrigerante que entra al evaporador.
No se interpreta aislado
Un valor alto o bajo puede tener distintas causas. Debe relacionarse con presiones, temperaturas, carga térmica, caudales de aire y el resto del sistema.
Qué es el subenfriamiento
Existe subenfriamiento cuando el refrigerante ya está completamente líquido y su temperatura real se encuentra por debajo de la temperatura de saturación correspondiente a la presión de condensación.
Ejemplo conceptual
Si el refrigerante está condensando a 40 °C y la línea de líquido, en el punto de medida, está a 35 °C, existirían aproximadamente 5 K de subenfriamiento.
¿Por qué interesa tener líquido antes de la expansión?
El dispositivo de expansión está diseñado para alimentar el evaporador de forma controlada. Si parte del líquido se ha convertido en vapor antes de llegar a él, su comportamiento y la capacidad del sistema pueden verse afectados.
Capilar, válvula termostática y válvula electrónica
Tubo capilar
Es una restricción fija. Su comportamiento depende de las condiciones del sistema y se utiliza en equipos de capacidad y diseño determinados.
TXV / TEV
Regula el caudal hacia el evaporador utilizando la relación entre presión y temperatura en la salida para controlar el sobrecalentamiento.
Válvula electrónica
Permite una regulación controlada electrónicamente y puede mantener el sobrecalentamiento dentro de estrategias más amplias de control.
Qué es un refrigerante y por qué no todos se comportan igual
El refrigerante es el fluido de trabajo que cambia de presión, temperatura y estado para transportar energía por el circuito. Cada refrigerante tiene propiedades termodinámicas, presiones de trabajo y características ambientales y de seguridad diferentes.
La misma presión puede representar temperaturas de saturación diferentes dependiendo del refrigerante.
En determinadas mezclas zeotrópicas, el cambio de estado ocurre a través de un intervalo de temperaturas. Para cálculos de sobrecalentamiento y subenfriamiento deben utilizarse las referencias de rocío y burbuja adecuadas.
Inflamabilidad, toxicidad, presión y otros riesgos dependen del refrigerante. Identificar correctamente el fluido es parte esencial del trabajo técnico.
Capacidad frigorífica y COP
Capacidad frigorífica
Indica la velocidad a la que el sistema puede extraer calor de la zona fría. Se expresa como potencia, por ejemplo en kW. No debe confundirse con la potencia eléctrica absorbida.
COP de refrigeración
Relaciona el efecto frigorífico útil con el trabajo o potencia que necesita el sistema para conseguirlo. Un COP mayor representa más efecto frigorífico por unidad de energía de accionamiento bajo las condiciones consideradas.
Por qué la temperatura exterior importa
Cuanto más exigente sea la diferencia entre las condiciones de evaporación y condensación, mayor puede ser el trabajo del compresor. Por eso dos equipos idénticos pueden comportarse de forma distinta en condiciones diferentes.
Qué mide un frigorista
Un diagnóstico no sale de una sola lectura. El técnico combina presiones, temperaturas, comportamiento eléctrico y condiciones de intercambio térmico para construir una imagen del sistema.
Miden presión y permiten relacionarla con la temperatura de saturación del refrigerante seleccionado.
Permiten comparar temperatura real de tuberías, aire o producto con las condiciones de saturación y funcionamiento.
Ayuda a observar el comportamiento eléctrico del compresor, ventiladores y otros receptores.
Caudal, temperaturas de entrada/salida y estado de ventilación pueden ser tan importantes como las presiones del circuito.
Cómo empezar a razonar un diagnóstico frigorífico
El salto de “aprender el ciclo” a “diagnosticar” consiste en dejar de buscar una presión mágica y empezar a relacionar síntomas, condiciones y mediciones.
| Observación | Qué te obliga a preguntar | Por qué no basta por sí sola |
|---|---|---|
| Baja presión de aspiración | ¿Cuál es la carga térmica, el caudal de aire, la alimentación del evaporador y la temperatura objetivo? | Varias condiciones distintas pueden reducir la presión de evaporación. |
| Alta presión de condensación | ¿Cómo está el condensador, la ventilación, el ambiente y la carga térmica? | La presión cambia también con la temperatura exterior y las condiciones de rechazo de calor. |
| Sobrecalentamiento alto | ¿Está el evaporador bien alimentado? ¿Cuál es la carga? ¿Hay restricción o falta de caudal? | Un valor no identifica automáticamente una única avería. |
| Sobrecalentamiento muy bajo | ¿Está llegando líquido demasiado cerca del compresor? ¿Cómo controla la expansión? | Hay que valorar estabilidad, punto de medida y condiciones del evaporador. |
| Poco frío en la cámara | ¿El problema es frigorífico, eléctrico, de aire, aislamiento, desescarche o carga de producto? | La temperatura final depende de toda la instalación, no solo del circuito frigorífico. |
No diagnostiques “falta de gas” solo porque una presión te parece baja
Antes de concluir hay que entender las condiciones de funcionamiento y relacionar diferentes parámetros. Una presión aislada puede cambiar por carga térmica, ventilación, regulación, restricciones, temperatura ambiente y otras causas.
Refrigeración básica también significa seguridad básica
Un sistema frigorífico combina presión, electricidad, superficies frías y calientes, piezas móviles y refrigerantes con propiedades específicas. Conocer el ciclo no sustituye la formación para intervenir en él.
Esta página no enseña a cargar, recuperar ni manipular refrigerante
Es una guía conceptual. La manipulación de circuitos frigoríficos y refrigerantes está sujeta a procedimientos técnicos, seguridad, equipamiento y requisitos profesionales que dependen del sistema y del refrigerante utilizado.
Comprueba si has entendido la base
Intenta responder antes de desplegar cada solución. Si alguna respuesta te hace querer volver al ciclo y entender por qué, la guía está cumpliendo su objetivo.
1. ¿El evaporador “produce frío” o absorbe calor?
Es más correcto decir que absorbe calor de la zona que queremos enfriar. El sistema transporta esa energía hasta el condensador, donde se rechaza.
2. ¿Qué componente eleva la presión del refrigerante?
El compresor. Aspira vapor de baja presión y lo descarga a una presión superior.
3. ¿Qué ocurre en el dispositivo de expansión?
Se produce una caída de presión y se regula el flujo hacia el evaporador. Tras la expansión aparece una mezcla de líquido y vapor a baja presión.
4. Si la saturación es −5 °C y el vapor está a +3 °C, ¿qué sobrecalentamiento hay?
Aproximadamente 8 K: 3 − (−5) = 8.
5. Si el refrigerante condensa a 42 °C y la línea de líquido está a 36 °C, ¿qué subenfriamiento hay?
Aproximadamente 6 K: 42 − 36 = 6.
6. ¿Una presión baja significa automáticamente falta de refrigerante?
No. Una presión aislada no identifica una avería. Hay que relacionarla con temperatura, carga, caudales, regulación y otras mediciones.
Si la refrigeración te ha enganchado, continúa por aquí
Dudas de quien empieza a estudiar refrigeración
¿Refrigerar significa crear frío?
Técnicamente es más útil pensar que el sistema extrae calor de una zona y lo transporta hacia otra donde puede ser rechazado.
¿Cuáles son los cuatro componentes básicos del ciclo frigorífico?
Compresor, condensador, dispositivo de expansión y evaporador.
¿Por qué la presión afecta a la temperatura de evaporación?
Porque para un refrigerante en saturación existe una relación definida entre presión y temperatura. Reducir la presión permite que hierva a una temperatura menor.
¿Qué es el sobrecalentamiento en una frase?
Es cuánto está la temperatura real del vapor por encima de su temperatura de saturación a la presión considerada.
¿Qué es el subenfriamiento en una frase?
Es cuánto está la temperatura real del líquido por debajo de su temperatura de saturación a la presión considerada.
¿Puedo saber si falta refrigerante mirando solo el manómetro?
No de forma fiable. El diagnóstico requiere relacionar varias mediciones y conocer las condiciones de funcionamiento del sistema.
¿Qué significa que un refrigerante tenga glide?
En ciertas mezclas, el cambio de fase a presión constante ocurre a través de un intervalo de temperaturas en lugar de una única temperatura.
¿Qué diferencia hay entre refrigeración y climatización?
Comparten muchos fundamentos y tecnologías. La refrigeración se orienta principalmente a conservación y procesos a baja temperatura; la climatización se centra en el confort térmico y las condiciones ambientales de espacios ocupados.
¿Necesito saber electricidad para aprender refrigeración?
Conviene aprender ambas. Compresores, ventiladores, resistencias de desescarche, válvulas, contactores, sensores y controles dependen de la parte eléctrica.
¿Qué debería estudiar después del ciclo básico?
Presión‑temperatura, sobrecalentamiento, subenfriamiento, intercambio de calor, control de expansión, electricidad, desescarche y después diagnóstico aplicado.
Cuando entiendes el ciclo, los manómetros dejan de ser dos relojes con números
Empiezas a ver presión, temperatura, estado del refrigerante y transferencia de calor como partes de una misma historia. Esa es la base sobre la que después se construye el diagnóstico frigorífico.
