Climatización básica: confort no es solo poner el termostato a una temperatura
Una guía para entender desde cero qué intenta conseguir una instalación de climatización. Aprenderás a diferenciar temperatura, humedad, ventilación y caudal de aire; entenderás por qué aparece condensación, cómo se transporta calor con aire o agua y qué papel tienen los sistemas de control.
El confort depende de varias cosas
¿Qué significa climatizar un espacio?
Climatizar consiste en mantener unas condiciones interiores adecuadas para el uso de un espacio. Eso puede implicar calefacción, refrigeración, deshumidificación, humidificación, movimiento del aire, filtración, ventilación y control, según las necesidades del edificio.
Refrigerar
Extraer calor cuando el espacio tiene una carga térmica superior a la deseada.
Calentar
Aportar energía térmica cuando las pérdidas del recinto hacen descender su temperatura.
Controlar humedad
El acondicionamiento puede retirar o añadir humedad cuando el uso y el sistema lo requieren.
Ventilar
Aportar aire exterior y expulsar aire viciado para mantener una calidad de aire interior adecuada.
Aire acondicionado y ventilación no son lo mismo
Un equipo puede enfriar y recircular aire interior sin aportar necesariamente aire exterior. Ventilar significa renovar aire. En muchos edificios ambas funciones deben coordinarse, pero técnicamente son procesos distintos.
Qué es realmente el confort térmico
Dos personas en una habitación a la misma temperatura pueden sentir algo diferente. El bienestar térmico depende del ambiente, pero también de la actividad y la vestimenta de los ocupantes.
Por eso una temperatura de consigna aislada no describe por completo cómo se sentirá una persona dentro de un recinto.
Temperatura operativa
Integra el efecto de la temperatura del aire y de las superficies que intercambian radiación térmica con la persona.
Velocidad del aire
Una corriente intensa puede producir sensación de frío o molestia aunque la temperatura media del local parezca correcta.
Vestimenta
La ropa modifica el aislamiento térmico entre el cuerpo y el ambiente.
Actividad
El cuerpo genera diferente cantidad de calor sentado, caminando o realizando un trabajo físico.
Temperatura y humedad: valores de diseño, no una receta universal
Para el caso definido por el RITE de personas con actividad sedentaria, determinada vestimenta y baja velocidad del aire, se utilizan los siguientes intervalos interiores de diseño. Sirven para dimensionar y evaluar condiciones de confort en ese escenario, no para afirmar que toda persona deba utilizar exactamente esa consigna.
Verano
23–25 °C Humedad relativa de diseño: 45–60 %Invierno
21–23 °C Humedad relativa de diseño: 40–50 %Una consigna del termostato no es exactamente la temperatura operativa
El termostato suele medir temperatura del aire en un punto concreto. El confort real también depende de paredes, ventanas, radiación, velocidad de aire, humedad, ocupación y ubicación de la propia sonda.
Cuatro conceptos básicos para empezar a entender el aire húmedo
La psicrometría estudia las propiedades del aire húmedo. No hace falta empezar leyendo un diagrama completo: primero conviene dominar estas cuatro ideas.
Es la temperatura habitual del aire que obtenemos con una sonda protegida de influencias que alteren la lectura.
Expresa qué relación existe entre el vapor presente y la cantidad máxima que el aire podría contener a esa temperatura antes de saturarse.
Es la temperatura a la que el aire alcanzaría saturación al enfriarse sin cambiar inicialmente su contenido de vapor.
Es una propiedad útil para cuantificar el contenido energético del aire húmedo y comparar procesos de climatización.
Punto de rocío y condensación
Por eso una tubería de agua fría o de refrigerante necesita aislamiento adecuado cuando su temperatura puede bajar del punto de rocío del ambiente.
Qué está ocurriendo
El aire próximo a la superficie se enfría. Si alcanza saturación, parte del vapor de agua cambia a fase líquida y aparecen gotas. La condensación no significa que la tubería esté perdiendo agua.
Humedad relativa alta y superficie fría: combinación crítica
Cuanto más próximo está el aire a saturación, menor enfriamiento necesita para alcanzar el punto de rocío. Por eso los problemas de condensación dependen tanto de la temperatura superficial como de la humedad ambiente.
Carga sensible y carga latente
Carga sensible
Es la parte asociada al cambio de temperatura. Sol, paredes, equipos, iluminación y personas pueden aportar carga sensible al espacio.
Carga latente
Está relacionada con el contenido de humedad. Personas, aire exterior y determinados procesos introducen vapor que puede tener que retirarse.
Enfriar y deshumidificar pueden ocurrir al mismo tiempo
Si una batería fría trabaja por debajo del punto de rocío del aire, además de reducir la temperatura puede condensar parte de su humedad. De ahí sale el agua que evacua el desagüe de condensados de muchos equipos.
Caudal de aire, temperatura de impulsión y ΔT
Para transportar una determinada potencia térmica mediante aire importan tanto la cantidad de aire que movemos como la diferencia de temperatura entre ese aire y el ambiente.
La idea que hay detrás
Si reducimos mucho el caudal manteniendo la misma carga, la batería tendrá que trabajar con condiciones diferentes y el reparto en el local empeorará. Si movemos mucho aire con muy poco ΔT, también cambia el comportamiento. Diseño térmico y diseño de aire van unidos.
Caudal · m³/h
Indica el volumen de aire que circula por unidad de tiempo. Para cálculos energéticos rigurosos se trabaja con masa y propiedades del aire.
ΔT
Es una diferencia de temperatura. Siempre hay que especificar entre qué dos puntos se está calculando.
Difusión
Rejillas y difusores deben introducir el aire de forma que alcance la zona ocupada sin generar corrientes molestas o zonas mal tratadas.
Aire exterior, retorno, impulsión y extracción
En instalaciones de aire conviene aprender estos nombres porque describen funciones distintas. No todo el aire que pasa por una unidad de climatización procede del exterior.
Recircular ahorra acondicionar todo el caudal desde cero, pero no sustituye la ventilación
El aire recirculado ya se encuentra próximo a las condiciones interiores, pero no elimina por sí mismo la necesidad de aportar aire exterior cuando se requiere diluir contaminantes y renovar el ambiente.

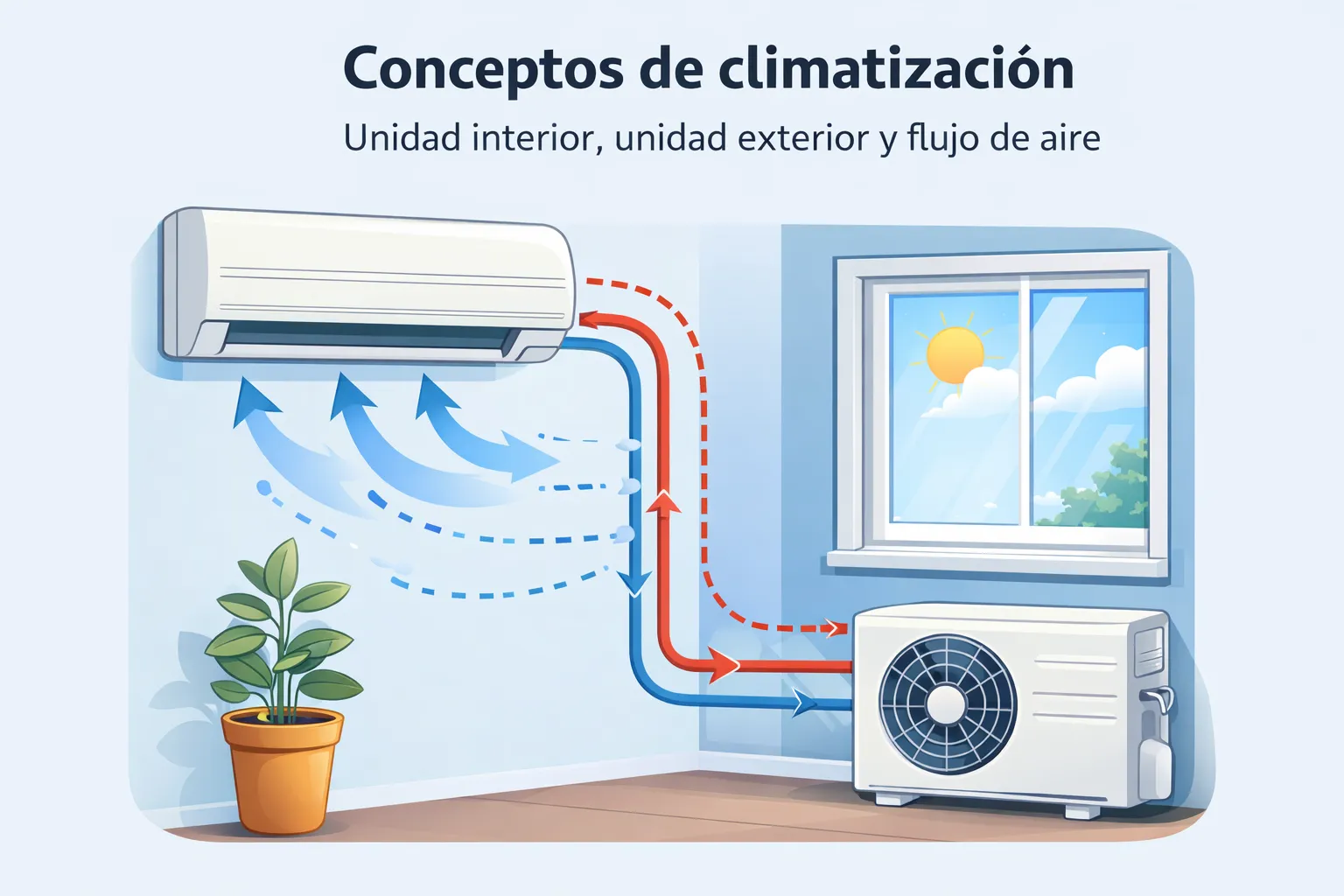

Tipos básicos de sistemas de climatización
El refrigerante conecta unidad exterior e interiores. Tratan principalmente el aire de cada zona, pero la ventilación exterior debe resolverse cuando corresponda.
Una unidad trata aire que después se distribuye por una red de conductos y terminales hacia diferentes espacios.
Sistemas de expansión directa con múltiples unidades interiores y regulación de refrigerante adaptada a las demandas de las zonas.
Utilizan agua fría o caliente en una batería y un ventilador para climatizar localmente el aire de una zona.
Una unidad de tratamiento de aire puede integrar filtración, ventilación, baterías, recuperación de energía, humidificación y otras funciones.
Utiliza una red hidráulica integrada en el suelo para intercambiar calor principalmente por radiación y convección con el recinto.
Qué hace una bomba de calor
Una bomba de calor utiliza un ciclo frigorífico para trasladar energía térmica. En modo calefacción, el efecto útil se aprovecha en el lado que entrega calor al edificio; en modo refrigeración se aprovecha la extracción de calor del interior.
Modo refrigeración
El intercambiador interior absorbe calor del espacio y el exterior lo rechaza.
Modo calefacción
Un sistema reversible cambia la función de los intercambiadores para entregar calor al interior.
Inversión del ciclo
Válvulas y control permiten invertir el sentido funcional del circuito en equipos diseñados para trabajar en ambos modos.
Climatización hidráulica: impulsión, retorno, caudal y ΔT
En una instalación con agua, una enfriadora, bomba de calor o generador modifica la temperatura del fluido y una bomba lo hace circular hacia terminales como fancoils, suelo radiante o baterías de una UTA.
Caudal y ΔT cuentan la misma historia desde lados distintos
Si una instalación entrega determinada potencia, cambios de caudal pueden modificar el salto térmico y viceversa. Por eso diagnosticar únicamente con una temperatura de impulsión deja fuera una parte importante del sistema.
Calidad del aire interior
El RITE exige que las instalaciones térmicas permitan mantener una calidad de aire interior aceptable en los locales ocupados mediante aporte suficiente de aire exterior y expulsión del aire viciado. El caudal necesario depende del uso y del método de cálculo aplicable.
Introduce aire exterior para diluir contaminantes generados por ocupantes, materiales y actividades.
El aire exterior de ventilación debe filtrarse según las condiciones y requisitos aplicables. Filtrar y ventilar cumplen funciones diferentes.
Retira aire de zonas donde se generan humedad, olores o contaminantes y evita trasladarlos de forma inadecuada a otros espacios.
En determinados métodos y usos, la concentración de CO₂ puede utilizarse como indicador de bioefluentes humanos, pero no representa todos los contaminantes.
En determinados sistemas se intercambia energía entre aire extraído y aire exterior para reducir el coste energético de la ventilación.
El bienestar también exige limitar molestias acústicas producidas por ventiladores, conductos, terminales y equipos.
Termostatos, sondas, consignas y zonificación
Mide una variable: temperatura, humedad, presión, CO₂ u otra magnitud.
Es el valor objetivo que el sistema intenta mantener o alrededor del cual regula.
Compara medición y objetivo y actúa sobre compresores, válvulas, ventiladores, bombas u otros elementos.
Permite tratar espacios con cargas y horarios diferentes sin obligarlos a comportarse como un único recinto.
La ubicación de una sonda puede cambiar el comportamiento del sistema
Una sonda junto a una fuente de calor, corriente de aire, pared exterior o zona poco representativa puede medir condiciones distintas a las del espacio que realmente queremos controlar.
Demanda térmica, potencia del equipo y eficiencia
El edificio tiene una demanda que cambia con clima, ocupación, radiación solar, ventilación y uso. El equipo dispone de una capacidad para responder a esa carga. Son conceptos relacionados, pero no idénticos.
Carga térmica
Es la potencia térmica que debe compensarse en unas condiciones determinadas para mantener el objetivo interior.
Capacidad del equipo
Es la potencia térmica que puede entregar el sistema bajo unas condiciones de funcionamiento concretas.
Eficiencia
Compara el efecto térmico útil con la energía necesaria para conseguirlo. En bombas de calor aparecen indicadores como COP y valores estacionales.
Un equipo sobredimensionado no siempre da mejor confort
Puede provocar ciclos cortos, peor control de humedad, mayor variación de temperatura o funcionamiento lejos de condiciones favorables. El dimensionado busca ajustar sistema, edificio y perfil real de uso.
Cómo empezar a razonar un diagnóstico de climatización
En climatización una sensación de “no enfría” puede venir del circuito frigorífico, del aire, de la hidráulica, del control, de la ventilación o incluso de una carga térmica que ha cambiado. Conviene separar el síntoma del origen.
Pregunta por carga térmica, capacidad disponible, temperaturas, caudales, filtros, baterías, control y condiciones exteriores.
El origen puede involucrar caudal de aire, temperatura de evaporación, control, filtros, ventilador u otras condiciones del sistema.
Hay que distinguir condensación normal, desagüe obstruido, aislamiento, bandeja, bomba de condensados o una superficie por debajo del punto de rocío.
Filtros, ventilador, conductos, compuertas, suciedad de batería, presión disponible y equilibrado pueden influir.
Revisa humedad, velocidad del aire, radiación de superficies, estratificación y distribución del aire.
Control, ubicación de sonda, carga parcial, dimensionado y límites del equipo forman parte del análisis.
Temperatura de impulsión sin caudal es media información
Saber que el aire sale frío o que el agua llega a determinada temperatura no indica por sí solo cuánta potencia térmica se está transfiriendo. Para interpretar capacidad necesitamos relacionar temperatura y caudal.
Climatización básica también significa seguridad básica
Los sistemas de climatización pueden reunir electricidad, refrigerantes, circuitos presurizados, agua, elementos móviles, trabajo en altura y temperaturas extremas. Entender el funcionamiento no sustituye la formación para intervenir.
Esta guía enseña a entender, no a intervenir sobre equipos energizados o circuitos frigoríficos
Las comprobaciones profesionales deben realizarse con procedimientos, equipos de medida y medidas preventivas adecuadas al sistema concreto.
Comprueba si has entendido la base
1. ¿Climatización y ventilación son exactamente lo mismo?
No. La climatización modifica condiciones térmicas del ambiente; la ventilación renueva aire para mantener una calidad interior adecuada. Pueden integrarse en el mismo sistema.
2. ¿Por qué puede condensar agua sobre una tubería fría?
Porque si la superficie baja del punto de rocío del aire que la rodea, parte del vapor de agua puede condensarse sobre ella.
3. ¿Mover más aire significa siempre climatizar mejor?
No. El caudal debe corresponder al diseño térmico y de difusión. Un exceso puede aumentar ruido y corrientes; un defecto puede reducir capacidad y reparto.
4. ¿Un split doméstico renueva necesariamente el aire exterior?
No. Muchos equipos split recirculan principalmente aire del propio recinto. La ventilación debe resolverse por los medios previstos para el edificio.
5. ¿Temperatura correcta significa confort garantizado?
No. También influyen humedad, velocidad del aire, radiación térmica, actividad, vestimenta y distribución de las condiciones dentro del recinto.
6. ¿Qué dos datos básicos necesitas relacionar para estimar potencia sensible transportada por aire?
El caudal de aire y la diferencia de temperatura, además de las propiedades del aire que intervienen en el cálculo.
Si la climatización te interesa, continúa por aquí
Dudas de quien empieza a estudiar climatización
¿Climatización significa solo aire acondicionado?
No. Climatizar puede implicar refrigeración, calefacción, humedad, movimiento del aire, ventilación, filtración y control según el sistema.
¿Qué diferencia hay entre refrigeración y climatización?
Comparten principios como transferencia de calor y ciclo frigorífico. La climatización se centra principalmente en condiciones ambientales para ocupantes y edificios; la refrigeración también cubre conservación y procesos.
¿Qué es la humedad relativa?
Es una relación entre el vapor de agua presente en el aire y el máximo que podría contener a esa temperatura antes de alcanzar saturación.
¿Qué es el punto de rocío?
Es la temperatura a la que el aire alcanza saturación al enfriarse bajo determinadas condiciones. Por debajo de ella puede aparecer condensación sobre superficies.
¿Qué significa caudal de aire?
Es la cantidad de aire que circula por unidad de tiempo y suele expresarse en climatización, por ejemplo, en m³/h.
¿Un split mete aire de la calle?
No necesariamente. Muchos splits recirculan aire del propio local. La renovación de aire exterior es una función distinta que debe resolverse mediante el sistema de ventilación correspondiente.
¿Por qué un equipo de aire acondicionado genera agua?
Cuando la batería fría está por debajo del punto de rocío, parte de la humedad del aire condensa y debe evacuarse mediante el sistema de condensados.
¿Qué diferencia hay entre potencia térmica y potencia eléctrica?
La potencia térmica expresa el efecto de calefacción o refrigeración. La eléctrica es la potencia que absorben los componentes eléctricos. En una bomba de calor no son la misma magnitud.
¿Más potencia de máquina significa siempre mejor?
No. Un equipo demasiado grande puede funcionar peor a carga parcial, ciclar con frecuencia y controlar peor algunas variables. El dimensionado debe responder a la carga del edificio.
¿Qué debería estudiar después de esta guía?
Refrigeración básica, psicrometría, ventilación, hidráulica, electricidad, control y después diagnóstico de sistemas reales.
Cuando entiendes el aire, una climatizadora deja de ser una caja que “echa frío”
Empiezas a ver temperatura, humedad, caudal, ventilación, transferencia de calor y control como partes del mismo sistema. Esa es la base para seguir aprendiendo climatización de verdad.
